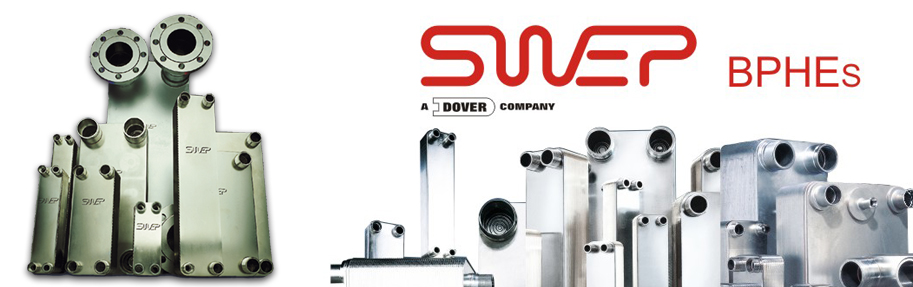

 SWEP KAYNAKLI PLAKALI ISI EŞANJÖRLERİ |
SWEP Dünyanın Kaynaklı Plakalı Isı Eşanjörleri(BPHEs) konusunda lider üreticisidir.
Kaynaklı Plakalı Isı Eşanjörleri yüksek verimlilikte ısı transferinin gerekli olduğu soğutma, ısıtma ve endüstriyel uygulamalarda kullanılır.
|
| KAYNAKLI PLAKALI ISI EŞANJÖRLERİ AVANTAJLARI |
Maksimum Verim
SWEP Kaynaklı Plakalı Isı Eşanjörlerinde eşanjörün %95 i ısı tranferinde kullanılır. Contaya ihtiyaç olmadığı için ısı transferi açısından "ölü alan" bulunmamaktadır.Borulu eşanjöre kıyasla 10 kat fazla, contalı eşanjör göre %25 fazla kapasite elde edilir.
|
Hacim ve Ağırlık Avantajı
SWEP Kaynaklı Plakalı Isı Eşanjörleri ağırlık ve hacimsel olarak, aynı kapasitedeki borulu eşanjörün %10-15 i kadardır. Bu nedenle ağırlık ve hacimsel olarak %85-90 oranında avantaj sağlar.
|
Gerçek Ters Yönde Akış(Counter-current flow)
SWEP Kaynaklı Plakalı Isı Eşanjörleri Counter-current akışı ile, dizayn kriterlerine çok daha yakın sıcaklık yaklaşımı avantajına ulaşır.
|
Mükemmel Termal Performans
SWEP Kaynaklı Plakalı Isı Eşanjörleri, yüksek türbülanslı akışa bağlı olarak 1ºC sıcaklık farkında bile mükemmel ısı transferi sağlar.
|
Yüksek Çalışma Sıcaklığı ve Basıncı
SWEP Kaynaklı Plakalı Isı Eşanjörleri, 31bar maksimum çalışma basıncı ve 225 ºC maksimum çalışma sıcaklığına sahiptir.
|
Düşük İlk Yatırım Maliyeti
SWEP Kaynaklı Plakalı Isı Eşanjörleri, yüksek ısı trasfer katsayısı sağlayan teknolojisi ve yüksek verilimliliği nedeniyle aynı miktarda ısı transferini sağlamak için daha az miktarda akışkan kullanır.İlk yatırım maliyeti açısından avantaj sağlar.
|
Kendi Kendini Temizleme
SWEP Kaynaklı Plakalı Isı Eşanjörleri, yüksek türbülanslı diazynı ile kendi kendini temizleme özelliğine sahiptir. İşletme maliyeti açısından avantaj sağlar.
|
|
|
| SOĞUTMA UYGULAMA ALANLARI |
Air dryers |
 |
Chillers |
 |
Kaskad |
 |
Heat pumps |
 |
Soğutma sistemleri |
 |
Absorbsiyonlu chillers |
 |
Ekonomizörler |
 |
İndirect soğutma sistemleri |
 |
Subcoolers |
 |
| ISITMA UYGULAMA ALANLARI |
Boyler |
Buhar |
Merkezi Isıtma |
Sıhhi tesisat |
| ENDÜSTRİYEL UYGULAMALAR |
| Kojenerasyon sistemleri |
Deiyonize su sistemleri |
Hidrolik yağ soğutma |
Makine, motor yağ soğutma |
| SWEP KAYNAKLI PLAKALI ISI EŞANJÖRLERİ TEMEL MODELLERİ |
B Serisi
B Serisi SWEP Kaynaklı Plakalı Eşanjörler oldukça geniş uygulama alanı,plaka ve port ebatları, plaka ve sızdırmazlık malzemesi çeşitleri ve farklı çalışma basınçları ile SWEP Kaynaklı Plakalı Isı Eşanjörleri’nin en çok tercih edilen serisidir.
|
| |
D Serisi
SWEP Kaynaklı Plakalı Isı Eşanjörleri’nin patentli gerçek çift akışlı(dual-circuit) ürünüdür.DV ve DB serilerinde sekonder devre akışkanı,iki primer devre akışkanı ile temastadır. Hatta bir primer devre akışı kesilse bile, herbir sekonder devre kanalı,primer devre kanalı ile temasını sürdürür. Bu avantajından dolayı D serisi eşanjörler, chiller, iklimlendirme kontrolü ve gıda soğutma kabinleri için yüksek hassasiyetli sistem uygulamaları için en mükemmel çözümdür.
|
| |
V Serisi
V Serisi SWEP Kaynaklı Plakalı Eşanjörler, evaporatör uygulamaları için özel olarak geliştirilmiştir. V Serisi eşanjörlerde, soğutucu akışkan özel bir dağıtım mekanizması ile herbir kanala dağıtılmaktadır.Her uygulama için istenilen performansı sağlamak için çok sayıda plaka ebatı mevcuttur.
|
| |
E Serisi (Boyler Uygulaması)
E Serisi SWEP Kaynaklı Plakalı Eşanjörler, kaynaklı plakalı ısı eşanjörleri pazarının en verimli serisidir.Düşük basınçlı boyler ve orta dereceli sıcaklık uygulamaları için özel olarak geliştirilmiştir. Duvar tipi, yoğuşmalı kombiler ve kat kaloriferi kazanları için stud bolt, çeşitli boru bağlantıları veya vidalı bağlantılara montaj edilebilir.
|
| |
AD Serisi
SWEP Kaynaklı Plakalı Eşanjörleri’nin AD Serisi, 0ºC çiğ noktasına yakın, yüksek kalitede kuru hava sağlamaktadır. Geniş ürün çeşitliliği ile, değişik kapasiteler için yüksek basınçlı hava, düşük basınç kaybı v.b. gibi ihtiyaçlar karşılanır. Farklı debilerde optimum ısı transferini gerçekleştirmek için asimetrik plaka dizaynları da mevcuttur.
|
| |
DW Serisi
DW Serisi SWEP Kaynaklı Plakalı Eşanjörler, Çift plakalı (Double Wall) özelliğe sahiptir. Gıda, ilaç endüstrisinde iki akışkanın birbirine karışma riskinin en aza indirilmesini gerektiren uygulamalar için dizayn edilmiştir.
|
| |
HP Serisi
SWEP Kaynaklı Plakalı Eşanjörleri’nin HP Serisi, R410A soğutucu akışkanının kullanıldığı, max 45bar basınca kadar olan, kondenser, evaporatör, desuperheaters, subcooler ve ekonomizör uygulamaları için geliştirilmiş yüksek basınç dayanımlı seridir.
|
| EN ÇOK KULLANILAN SWEP MODELLERİ |
B5, B8, BX8T, M10, B10T, V10T, B12, B16, BDW16DW, B25T, V25T, B28, B80, V80, P80, B35, V35, B200, V200, B200T, V200T, P200T, DBD200, DPD200, DVD200, DPD300, B120T, V120T, P120T, B50, B56, DBD47, DVD47, B57, B60, B427, B400, V400, B400T, V400T, S400T, VX400, P400T, VH400T, DBD400, DVD400, DPD400, DBD58, DVD58, B439, DBD500, DSD500, B500T, S500T, VH500T, B65, V65
Swep BPHEs modelleriyle ilgili daha detaylı bilgi için aşağıdaki linki tıklayınız.
http://www.swep.net/index.php?tpl=productmodels&lang=en&id=361 |
|
|
|
|
 |
 |
 |
|
|
